煤制油作為石油替代品，對于確保國家能源安全具有戰略意義。然而，煤制油過程中高耗水和高污染問題一直備受爭議，每生產一噸油品需消耗約10噸新鮮水。此外，我國煤炭資源豐富的地區普遍面臨水資源短缺，低于全國平均水平，水資源短缺已成為制約煤化工產業發展的關鍵因素。因此，采用先進的節水減排技術是解決水資源問題的關鍵途徑之一。
煤直接液化技術是將煤炭在催化劑作用下直接加氫，實現煤炭直接轉化為柴油、石腦油等油品的過程。在該過程中，大量冷卻水和除鹽水被消耗，其中循環冷卻水和除鹽水制備用水量占總用水量的90%以上，且循環冷卻排污水和除鹽水制備過程中產生的離子交換再生廢水占全廠廢水總量的約50%。因此，對含鹽廢水進行有效處理和回收利用，不僅能夠顯著減少水資源的浪費，而且能夠避免含鹽廢水直接排放對土壤、地表水和地下水造成的嚴重污染，從而保護生態環境。
本研究針對某煤制油項目，采用溶氣氣浮-微濾-反滲透-蒸發器組合工藝處理煤制油含鹽廢水并實現回用。本文詳細闡述了該項目含鹽廢水處理回用工藝的設計方案，并對生產運行期間的數據進行了總結和分析。
一、工程設計
1.1、廢水水量設計
含鹽廢水總水量平均為286m3/h，主要由循環冷卻水排污水、化工區凝結水站中和廢水、熱電中心除鹽水站排水三部分組成。循環冷卻水排污水源自廠區三座循環水裝置的旁濾器反洗水和強制排污水，水量約為202m3/h；凝結水站中和廢水源自過濾器反洗水和混床再生廢水，水量約為10m3/h；除鹽水站排水源自過濾器反洗水和離子交換再生廢水，經站內酸堿中和廢水池中和預處理后排出，水量為74m3/h。
循環冷卻水排污水與凝結水站中和廢水混合后進入含鹽廢水膜處理系統，通過反滲透技術回收約157m3/h的優質再生水，反滲透產生的濃水55m3/h與除鹽水站排水混合后進入蒸發器進行處理，回收115m3/h的蒸餾水，并排出約11.3m3/h的濃水送至蒸發塘自然蒸發，占總水量約1%~2%的廢水通過脫氣塔排出。
1.2、進水水質設計

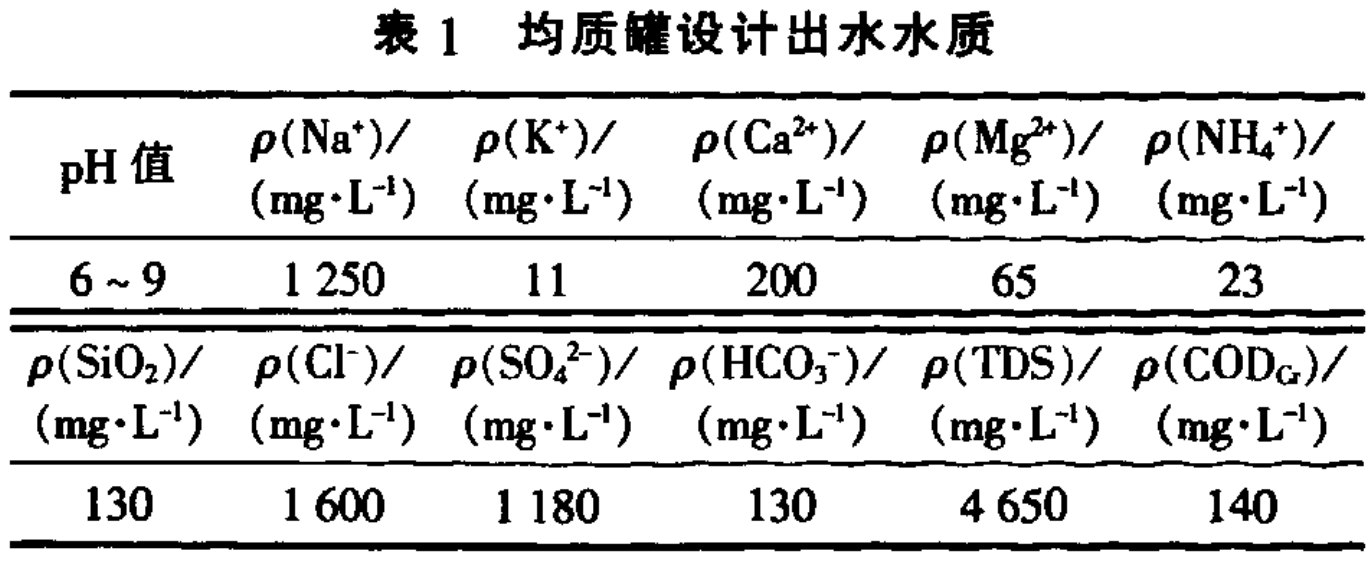

循環冷卻水排污水與凝結水處理站的中和廢水在均質罐中混合均質，為后續水處理過程提供一個相對穩定的水質。設計水質基于來水的水質和水量，通過加權平均計算得出，均質罐設計出水水質見下表：

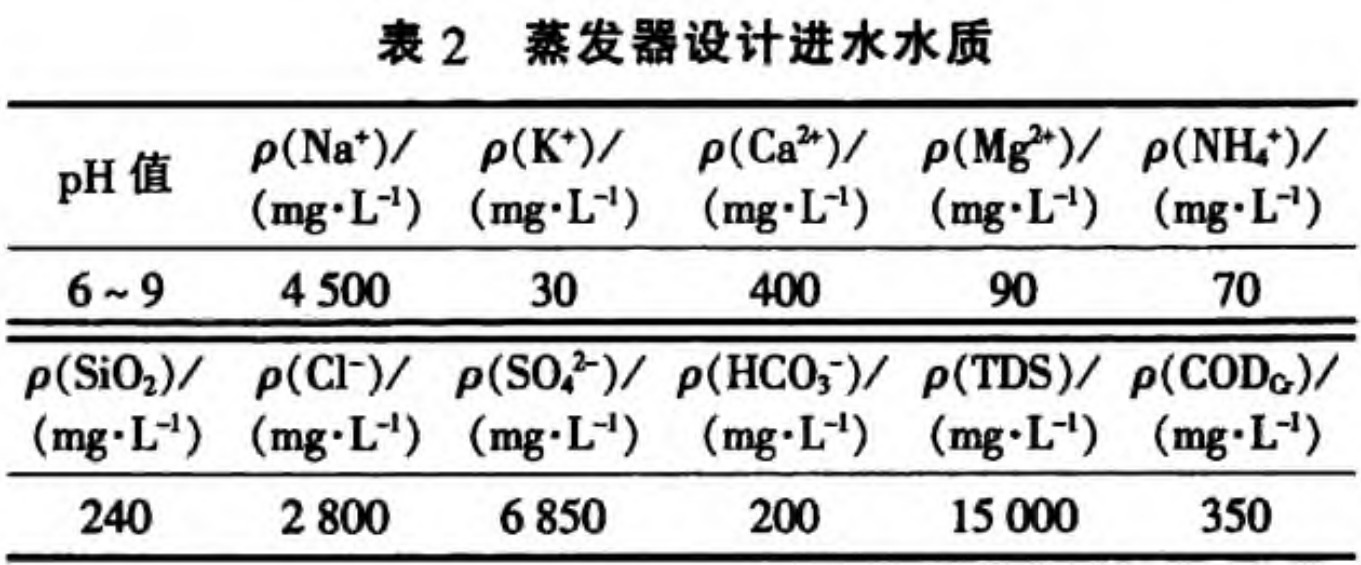

均質罐出水進入含鹽廢水膜處理系統，采用氣浮-微濾預處理工藝，以去除水中的懸浮物和硅，出水進入反滲透脫鹽系統，反滲透的滲透液作為優質再生水回收，反滲透的濃水與除鹽水站再生廢水混合后送至廢水澄清池，將廢水中所含的懸浮固體絮凝后從溶液中沉淀出來，從澄清池溢流出來的清水(（濁度小于5 NTU）送至蒸發器系統。蒸發器設計進水水質指標如下表所示：

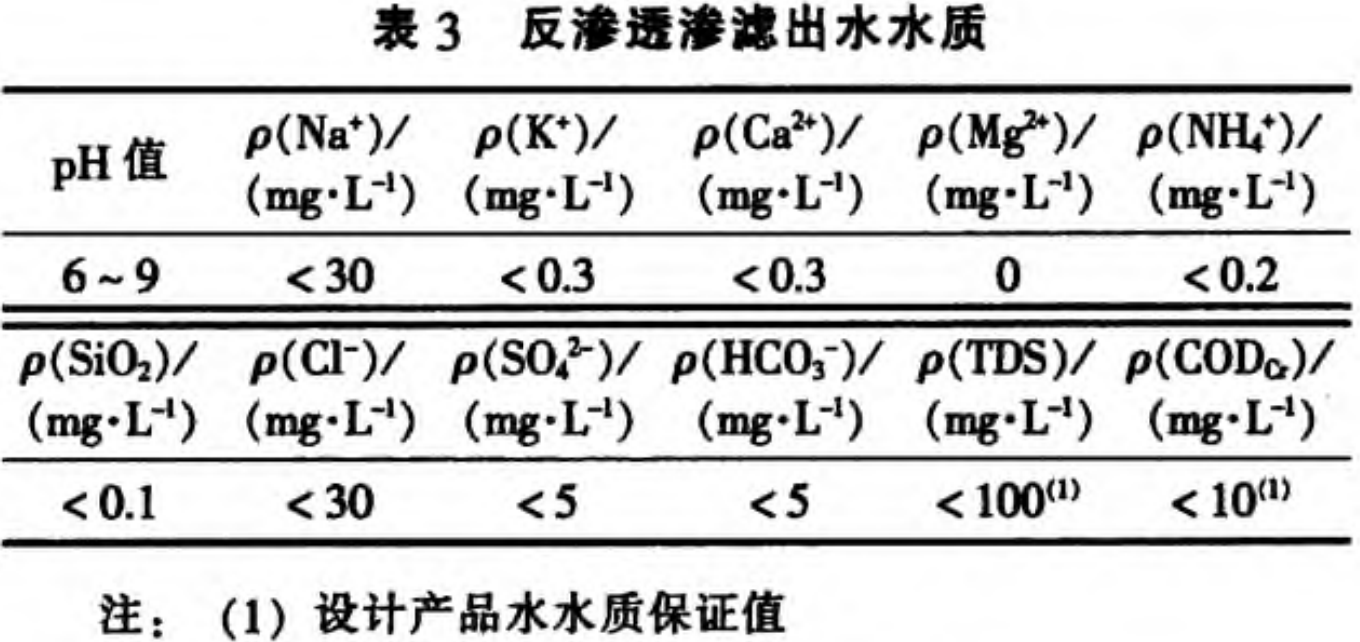

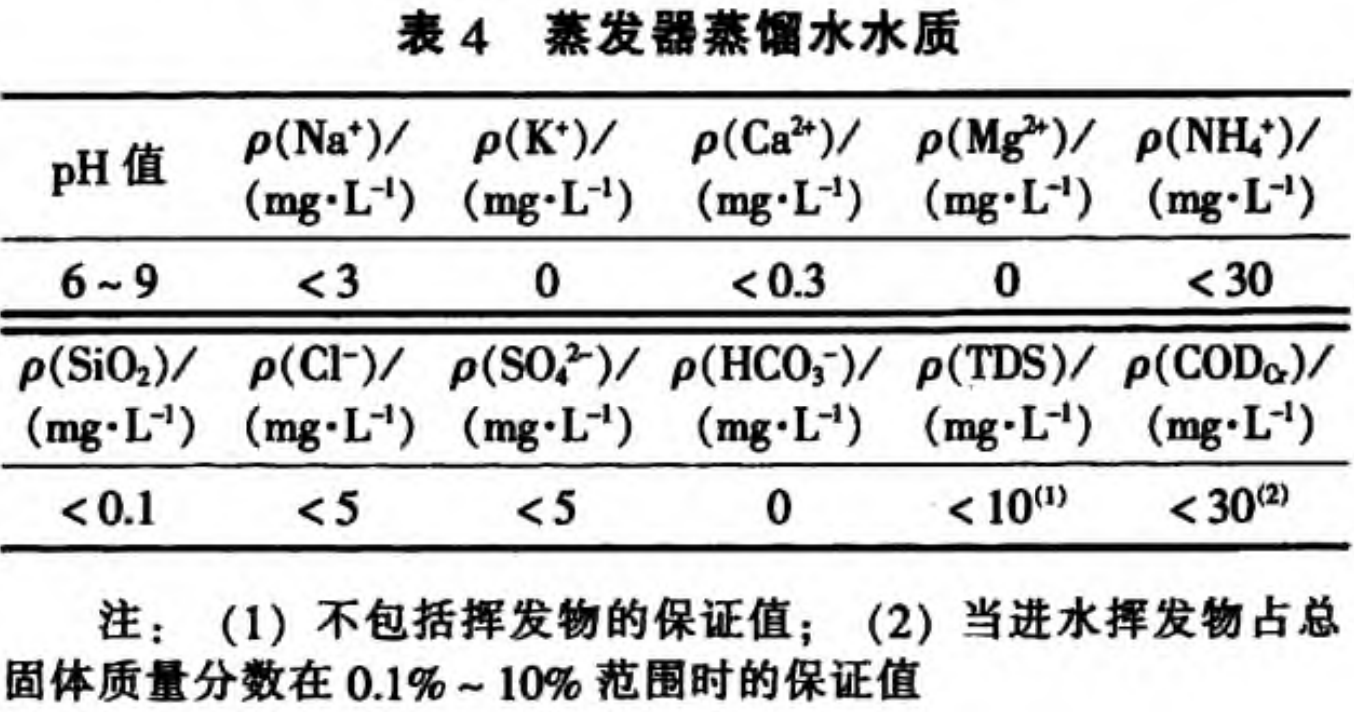

1.3、出水水質設計處理后回收的產品水分為兩部分，一部分是反滲透的產水，另一部分是來自蒸發器的蒸餾水，設計預測出水水質如下表3、表4所示：
1.4、廢水處理工藝流程
1.4.1、廢水處理工藝的選擇
當前，工業上處理含鹽廢水的主流技術主要包括離子交換法、膜分離法以及蒸餾法等。在選擇技術時，本研究遵循了成熟性、可靠性和高效性的原則，最終確定了以反滲透技術和蒸發器為核心的復合工藝。鑒于反滲透技術對進水水質的高潔凈度要求，合理的預處理設計成為反滲透成功實施的關鍵因素。雙膜法在處理循環冷卻水排污水方面已得到廣泛應用，但若預處理措施不當，將難以保證系統的長期穩定運行。因此，針對特定的廢水水質特征，預處理措施的有效性顯得尤為關鍵。反滲透過程中產生的濃排水因濃縮了污水，其有效處理成為一項挑戰。在實現廢水“零排放”的要求下，蒸發成為不可或缺的步驟。為此，本研究引入了“晶種法”降膜式循環蒸發技術，該技術有效解決了蒸發器換熱管結垢的問題?？紤]到工廠存在可利用的低壓蒸汽廢熱，原設計方案中采用的壓縮機電力驅動被調整為低壓蒸汽驅動，以降低工程的初始投資成本。
通過綜合技術經濟分析，本研究最終確定了溶氣氣浮-微濾-反滲透-蒸發器的復合工藝流程。
1.4.2 工藝流程概述

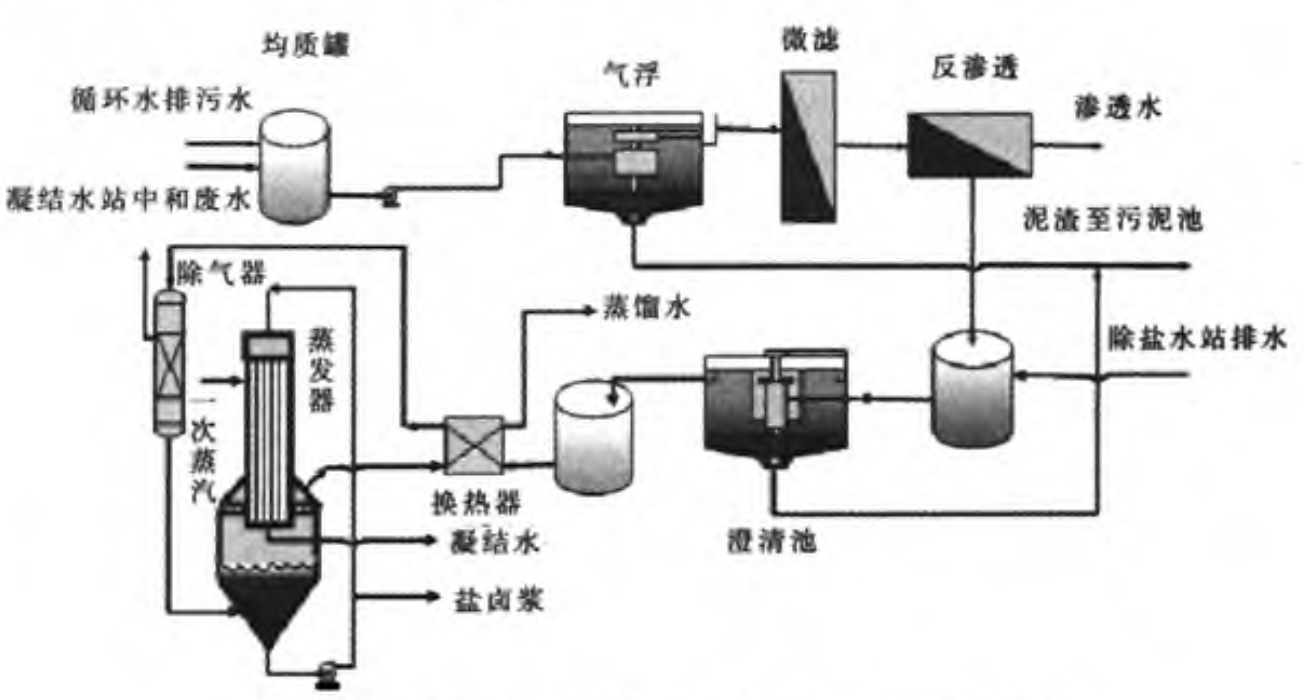

工藝流程如下圖所示。氣浮和澄清池產生的泥渣被收集至污泥池中，隨后送入污泥處理系統進行進一步處理。
5、主要裝置與設計參數
1.5.1、溶氣氣浮系統（DAF）

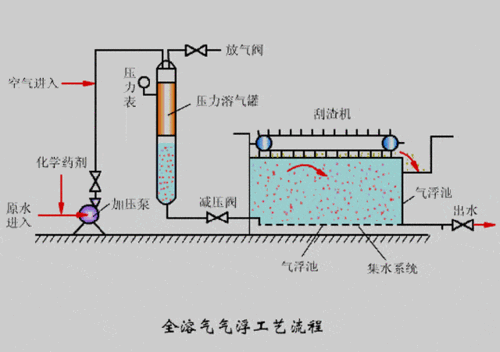

針對本項目循環冷卻水系統排污水的水質特點，即微生物、有機物、硅酸鹽、鈣鎂離子等濃度較高，本研究通過投加FeCl3、MgSO4、助凝劑及NaOH等多種藥劑，在控制DAF出水pH值為11.1~11.3的同時，實現鎂劑脫硅以及水中油、膠體顆粒及大部分懸浮物的去除，并部分去除暫時硬度。溶氣氣浮工藝的部分氣浮池出水加壓至0.6MPa，形成飽和溶氣水后循環回到氣浮單元，在進水段與進水混合。溶氣水通過減壓閥釋放，水中溶解的氣體形成微氣泡浮出水面，將水中顆粒物及油滴帶出，通過刮沫機排出；過重的沉淀污泥通過池底刮泥耙收集經池底中心排泥管排出；清水從氣浮池的中部導出引至集水槽。氣浮系統設計進水懸浮物的質量濃度約1000 mg/L，預期澄清水的懸浮物質量濃度小于2 mg/L，濁度小于2NTU。
1.5.2、微濾系統（MF）
氣浮出水調節pH值小于10（保持在9.6~9.9）后送入MF，MF采用中空纖維膜系統。MF膜系統采用兩組平行的膜組件整體撬裝，每個MF單元的設計產水量為106.5 m3/h，MF的水回收率在90%~98%，出水SDI小于3。MF單元的進料首先通過自清洗過濾器，以去除大于400 μm的固體顆粒。在正常運行模式下，當過濾器入口和出口的壓差較高時，旋轉篩過濾器可以自動反洗，或手動啟動過濾器的反洗。MF按正常產水、反洗、膜通量維護等步驟自動運行，并配有膜完整性檢測系統。大約每隔20分鐘，MF單元將自動對膜進行少于2分鐘的沖洗維護；每日進行一次自動的化學加強洗，持續時間為45~60分鐘；定期手動進行在線清洗，以清理膜上不能被沖洗或化學加強洗循環清除的沉淀物。
1.5.3、反滲透系統（RO）
RO系統設計能力為2×78.5 m3/h，水回收率為75%。微濾出水進入中間水箱，提升后通過5μm濾芯保安過濾器后進入2套RO系統進行處理。當保安過濾器的壓差高于100kPa時，必須更換濾芯。在保安過濾器和RO膜組件之前，投加還原劑、阻垢劑和硫酸，亞硫酸氫鈉作為還原劑被添加到RO進水中，用于去除RO進水中的殘余氯，防止氯氧化RO復合膜；硫酸被添加到RO進水中，用于將pH值降低到大約6.5，以確保RO系統中不會形成水垢；阻垢劑被添加到RO進水中，用于控制RO薄膜上形成硫酸鈣和二氧化硅水垢。膜組件不要求反洗，但需要定期就地清洗。經RO系統進一步去除水中污染物，產生的透過液進入儲罐，經泵提升進入反滲透產品水罐，可供回用。排出濃水與熱電中心廢水調節罐出水在濃鹽水罐混合后，提升進入后續澄清池單元。
1.5.4、澄清池
澄清池采用固體接觸式澄清池技術。該澄清池設計使用一種葉輪提升裝置和一個導流筒，在固體接觸區，固體顆粒再循環以強化絮凝反應，促進絮體的增長，增大的絮體經過污泥床時，進一步被截留，從而達到更好的澄清效果。在進水中投加聚丙烯酰胺和硫酸鋁以幫助絮凝，澄清池中的循環也可以促進這些化學藥品的分散，以便更好地發揮其效果。通過固體接觸澄清池中的固液分離，廢水中所含的懸浮固體以及絮凝產生的氫氧化鋁都會從溶液中沉淀出來，從澄清池出水槽溢流出來的清水濁度小于5NTU，輸送到清水罐，再由泵送至蒸發器進料緩沖罐。澄清池沉淀的泥渣通過池底刮泥機收集到導流筒入口和污泥坑處，濃縮污泥將被清除并且運送到污泥罐中。
1.5.5、蒸發器系統
為了進一步提高水回收率，實現“零排放”的目標，采用蒸發器對濃水進行蒸發回收。“晶種法”降膜式循環蒸發器在使用晶種法技術運行時，也成為鹽水濃縮器?！熬ХN法”技術解決了蒸發器換熱管的結垢問題，成功應用于各種含鹽工業廢水處理。
蒸發器設計處理能力為129 m3/h，進料水首先通過調節pH值至約5.5~6.0，使水中碳酸鹽堿度轉換成二氧化碳，然后將調節的進料水通過泵送入熱交換器；加熱后的鹽水被送入除氧器，該除氧器是一個汽提塔，主要去除二氧化碳、氧氣和不溶性氣體等；經調節、加熱和除氧的鹽水進入蒸發器底部，并與濃縮器內部循環的鹽水進行混合，利用鹽種循環系統保持鹽水中適當濃度的鹽種，使得在蒸發器傳熱表面不結垢的情況下濃縮鹽水成為可能。含鹽濃水分別經加酸、預熱和脫氣處理后，進入鹽水濃縮器，使用外部提供的低壓蒸汽將管殼內部的濃水蒸發，一次蒸汽冷凝液送全廠凝結水站回收利用，蒸發器排出的二次蒸汽通過空冷器冷卻為凝結水后用泵送入蒸發器產品水罐。蒸發工藝將進料濃縮大約11倍，設計水的回收率大約91%，產品為高品質的蒸餾水。經蒸發器濃縮處理后排放少量的鹽鹵水，固溶物的質量濃度可高達300,000 mg/L，送至廠外渣場的蒸發塘進行自然蒸發。
二、運行結果與分析
2.1、含鹽廢水膜處理系統

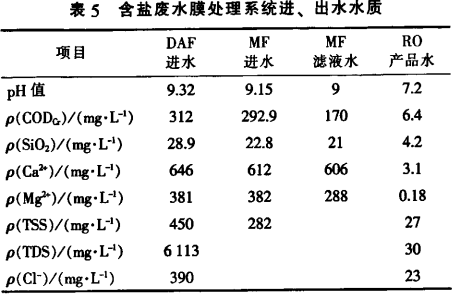

自投入運行以來，該膜處理系統實現了長期穩定運行，并成功回收了循環水排污水。盡管實際水質部分指標超出了設計水質，但反滲透出水穩定達到回用水水質要求，滿足了再生水回用作工業用水水源的水質標準。系統性能考核期間的進、出水水質平均運行數據如下表所示：

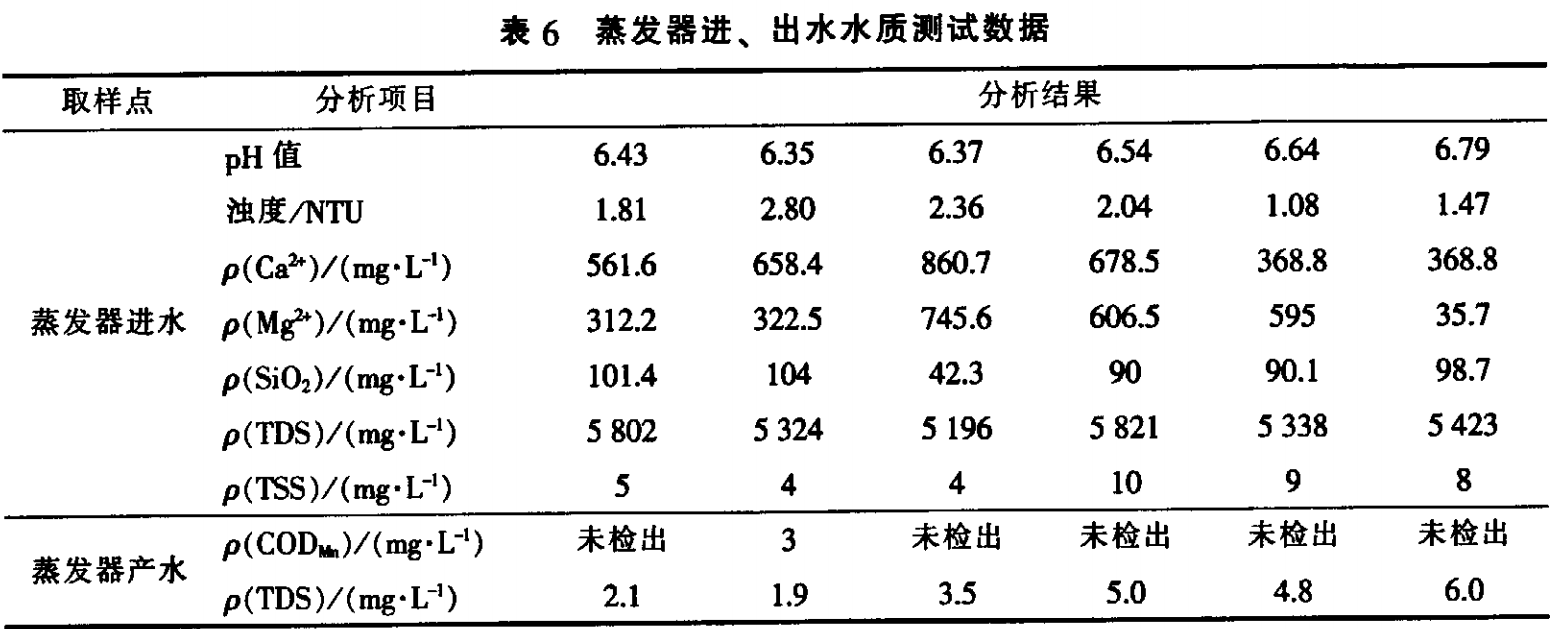

通過上表的數據分析，可以觀察到DAF對硅、鈣、鎂等離子的去除效率并不理想，主要原因是溶氣氣浮的停留時間過短，導致沉淀物無法及時沉淀。為解決此問題，進行了系統改造，通過增建沉淀池有效改善了去除效率。含鹽廢水蒸發器自投入運行以來，工藝運行整體穩定，對高含鹽廢水處理減量，實現“零排放”目標發揮了重要作用。成套蒸發器設備經過長期運行實踐證明，設備在線率較高，檢修時未發現結垢問題。系統性能考核期間的進、出水水質測試數據如下表6所示。從下表數據可見，產水含鹽量較低，可作為優質再生水進行回用。然而，蒸發器產品水中的CODM偶有殘留，這主要是由于進入蒸發器系統中的廢水中存在揮發性有機物所致。
2.3、廢水處理后回用情況
含鹽廢水處理流程中膜分離工藝單元處理后產生的再生水量平均為157 m3/h，水中含少量鹽分，可以直接用泵提升送至除鹽水處理系統作原水使用；蒸發器產生的蒸餾水量平均為115 m3/h，水中有一定量的CODM，鹽分很低，正常情況下可送至除鹽水站做原水使用。含鹽廢水回用量達到272m3/h，回用率高達95%以上，每年可回收水量200多萬t，節約了大量新鮮水。配合其它節水措施，煤制油項目實際噸油水耗可降至6t以下。
三、結語
目前，含鹽廢水的處理與回用在國內尚處于起步階段。盡管雙膜法在循環水排污水回用方面應用較為普遍，但常常因為預處理措施不當，難以保證系統長周期穩定運行；而反滲透排出的濃水由于對污水進行了濃縮，如不處理將會形成新的污染源。因此，如何有效處置反滲透的濃水是水處理業內面臨的一個難題。
