裝置的蒸汽管道宜架空敷設，不宜管溝敷設，更不應埋地敷設。由工廠系統進入裝置的主蒸汽管道，一般布置在管廊的上層。蒸汽管道應按下列要求布置：
a）蒸汽支管應從主管的頂部引出，支管上的切斷閥應安裝在靠近主管的水平管段上，以避免存液。
b）蒸汽主管進入裝置界區的切斷閥上游和主管末端應設排液設施。排液設施應根據不同情況設放凈閥、分液包及疏水閥。
c）水平敷設的蒸汽主管上的排液設施的間隔宜符合下列要求：
1）在裝置內，飽和蒸汽不宜大于80m，過熱蒸汽不宜大于160m；
2）在裝置外，順坡時不宜大于300m，逆坡時不宜大于200m。
d）不得從用氣要求很嚴格的蒸汽管道上接出支管作其他用途。
e）蒸汽支管的低點，應根據不同情況設排液閥或（和）疏水閥。

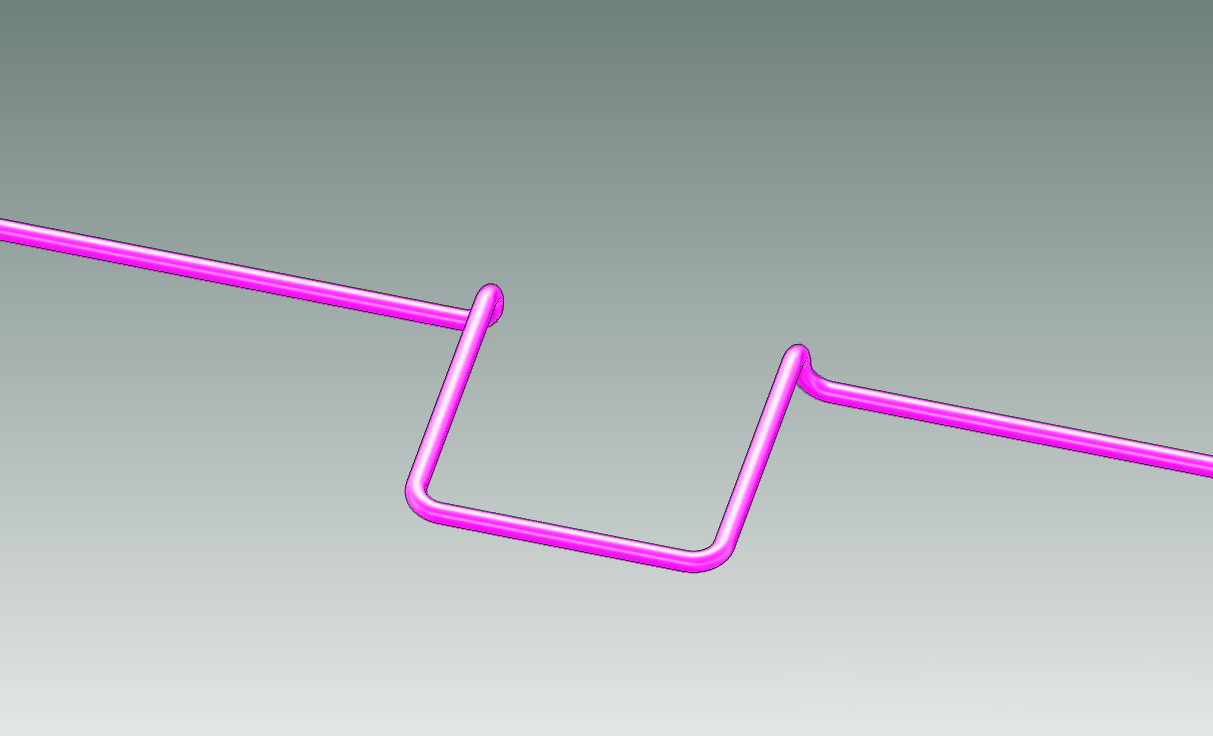

f）在蒸汽管道的Π型補償器上，不得引出支管。在靠近Π型補償器兩側的直管上引出支管時，支管不應妨礙主管的位移。因主管熱脹而產生的支管引出點的位移，不應使支管承受過大的應力。
g）凡飽和蒸汽主管進入裝置，在裝置側的邊界附近應設蒸汽分水器，在分水器下部設經常疏水措施。過熱蒸汽主管進入裝置一般可不設分水器。
h）多根蒸汽伴熱管應成組布置并設分配管，分配管的蒸汽宜就近從主管引出。
i）直接排至大氣的蒸汽放空管，應在該管下端的彎頭附近開一個Φ6mm～Φ10mm的排液孔，并引至安全位置。
j）連續排放或經常排放的乏汽管道，排放口應遠離操作區布置。
